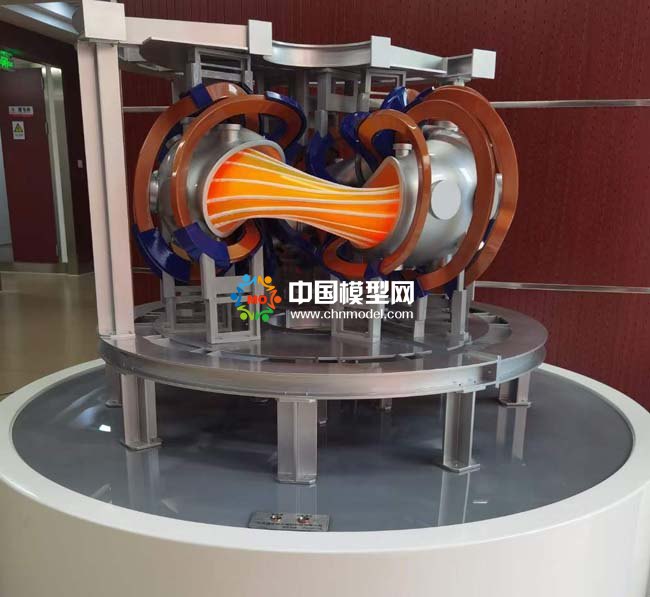

CFQS装置模型
CFQS具有当今世界上最先进的磁约束聚变装置磁场位形，其主要参数为大半径1 m，有效小半径0.25 m，环向周期数2，磁场强度1 T，最大加热功率1.5 MW，芯部等离子体密度～21019 m-3，电子温度～1 keV。CFQS装置包括装置主体和外围系统，其中，装置主体包括线圈系统、真空系统和支撑系统，外围系统包括电源系统、水冷系统、中央控制系统、加热系统和诊断系统。CFQS的线圈系统由16柄三维非平面模块化线圈、4柄极向场线圈和12柄环向场线圈构成，真空系统由真空室、烘烤系统、壁处理系统和泵系统构成，支撑系统主要包括支撑框架和线圈支撑。
