雨水收集系统沙盘模型,雨水回收方案沙盘模型

2021年06月22日

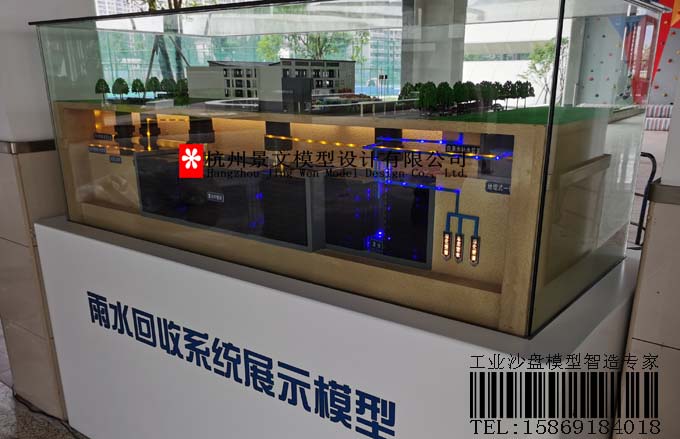

雨水收集系统沙盘模型,雨水回收方案沙盘模型ESb中国模型网

雨水收集系统沙盘,雨水回收方案沙盘模型ESb中国模型网

一、初期雨水弃流部分:ESb中国模型网

由于降雨过程中,初期的雨水冲刷屋面、道路,其中夹杂着大量的粉尘和泥砂,水质较差,应对其进行弃流处理,使其直接排入市政污水管线,对于后期较为清澈的雨水进行收集储存后经适当的处理回用,以减少处理工序和降低运行费用等。一般建议以初期2-3mm降雨径流为界,进行弃流和收集。ESb中国模型网

雨水水质应以实测资料为准,无实测资料时可采用《建筑与小区雨水利用工程技术规范》(GB50400-2006) 中的经验值:雨水弃流前的雨水水质为CODCr、 SS均达到两千多,污染较高,雨水初期径流弃流后的水质为CODCr 70-110mg/L、SS 20-40mg/L、色度10-40度,连续降雨时径流水质较好。ESb中国模型网

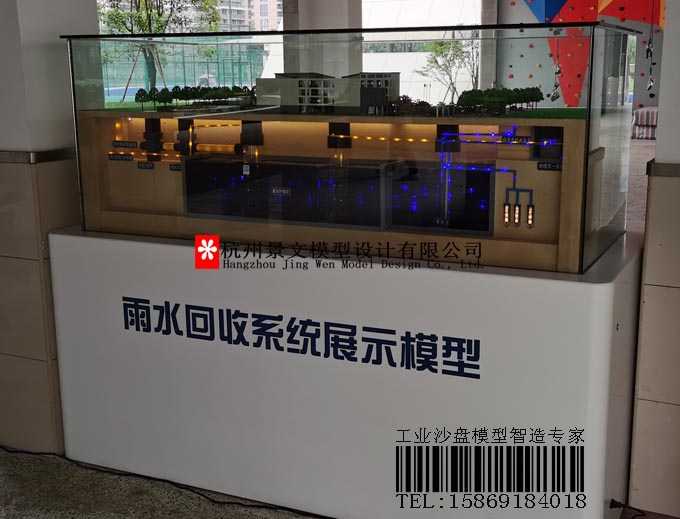

雨水收集系统沙盘,雨水回收方案沙盘模型ESb中国模型网

二、弃流过滤装置:ESb中国模型网

雨水弃流过滤装置为弃流过滤于一体,无须人工控制,在雨水收集利用前期的雨水预处理的运作过程中有效的利用水流的离心力及重力作用,将雨水和污物进行分离排放与收集。ESb中国模型网

雨水收集利用系统中的雨水弃流过滤装置设计为内置水流堰挡板、控制阀、控制球,不锈钢过滤网(精度达到≤2mm)。庞氏在雨水收集利用过程中当达到设定的弃流量时,排污口自动关闭,停止弃流,自动进行雨水收集,内置的不锈钢过滤网可以对收集的雨水进行过滤;雨水收集利用过程中过滤产生的污染物会留在排污口箱体内,降雨结束后,排污口自动打开,过滤的污染物将随剩余水流排出,雨水弃流过滤装置恢复原状,等待下次降雨。ESb中国模型网

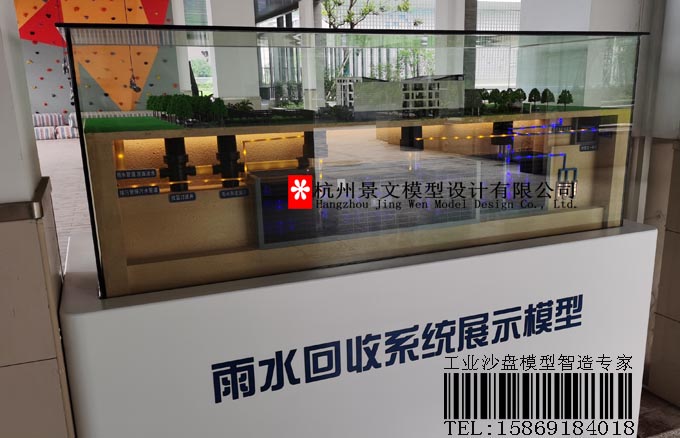

雨水收集系统沙盘模型,雨水回收方案沙盘模型ESb中国模型网

雨水收集系统沙盘,雨水回收方案沙盘模型ESb中国模型网

三、雨水调蓄系统:雨水调蓄系统的主体部分为蓄水池池体,池体部分包括:pp模块主体、防渗膜、土工布、聚苯板;ESb中国模型网

蓄水池功能设计ESb中国模型网

1、蓄水池是由单个pp塑料模块组成,池的四周放置聚苯板起到侧壁的保护作用,单个池模块结构为:长*宽*高1000*500*250(mm);周围由两布一膜拼接包裹而成,pp模块主体选用承压能力强的塑料模块,抗压强度大于450KN/M2,主要是防止系统出现垮塌、变形,对地上设施及人员造成破坏及伤害; 防渗膜是系统的最主要防渗材料,材质选用优质聚烯烃类防渗膜,其为质量直接关系到系统的实用性、安全性,能保证防渗效果、方便施工、确保使用年限;土工布是系统的辅助材料,用来保护防渗膜及pp模块。ESb中国模型网

雨水收集系统沙盘模型,雨水回收方案沙盘模型ESb中国模型网

2、雨水经截污、初期弃流后进入蓄水池,蓄水池兼具沉淀功能,进水和出水都需要避免扰动沉积物,以免影响后续处理流程。该雨水系统的收集垫面避免有大量的泥土、杂物,以防止大量的污染物进入蓄水池,造成蓄水池淤积,影响蓄水池的正常使用;ESb中国模型网

3、进入蓄水池的雨水,携带有少量杂质,在蓄水池内部进水端设置越流层,越流层是蓄水池内的污泥集中沉积部分,内置带有排污泵的污泥井,能方便之后的维护;ESb中国模型网

4、反冲洗装置,雨水流经底部排水系统反向通过蓄水池,蓄水池每层带有反冲洗孔,利用水泵里污水产生的高压水,通过反冲洗装置对模块水池中的沉淀物质及死角污垢进行清洗,起到清洗保养模块蓄水池的作用。ESb中国模型网

5、在蓄水池内设置1台提升泵,主要作用是定量地将储存池内的雨水提升入后续处理装置,使其在设定的参数下运行,保证其除污效能的充分发挥。ESb中国模型网

6、为了使蓄水池内外空气压力平衡,保证雨水能迅速收集后回用,将在水池系统加装透气平衡装置。ESb中国模型网
