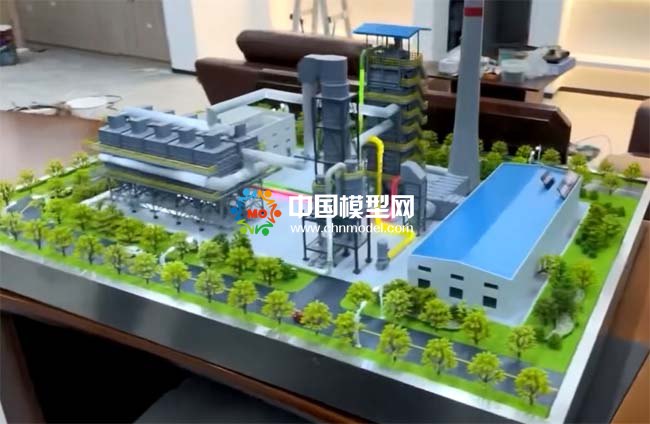

陶瓷滤管一体化除尘器沙盘模型
待处理的烟气(温度区间为180℃～380℃)进入烟气混合反应器，依次喷入脱酸剂(消石灰粉或其他碱性物质)和脱硝还原剂(氨水或氨气)，在此进行第一步脱硫脱酸。初步脱硫脱酸过后的烟气进入陶瓷滤管一体化装置，装置内安装有若干陶瓷纤维催化过滤管，在烟气温度180℃~380℃范围内均具有良好的除尘及气态污染物脱除效率。

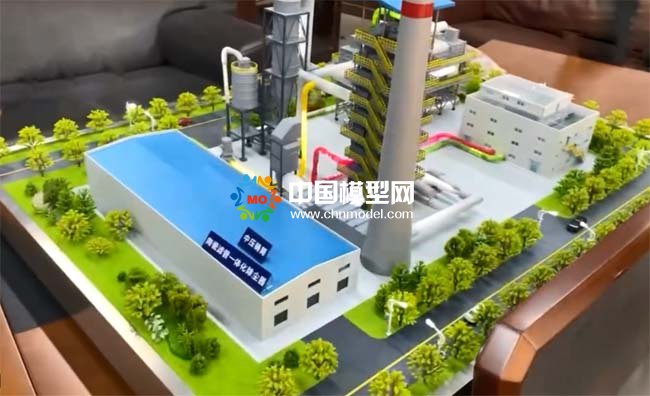

陶瓷滤管一体化除尘器沙盘模型
陶瓷过滤管内壁负载有脱硝催化剂，这样既能实现NOx的选择性催化还原反应，而且由于粉尘被拦截在陶瓷过滤管外壁，杜绝了碱金属带来的催化剂“中毒”问题。陶瓷管外壁截留的滤饼中含有大量未完全反应的碱性固体物，对SO2、HF等酸性污染物起到二次反应的作用，提高了脱除效率。
