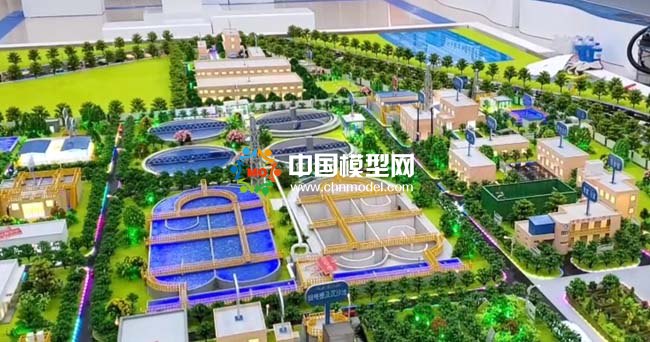

污水处理厂沙盘模型
污水首先进入污水处理厂粗格栅，以拦截污水中较大的悬浮物和漂浮物。后由潜水泵提升至细格栅间以满足后续高程的需要。

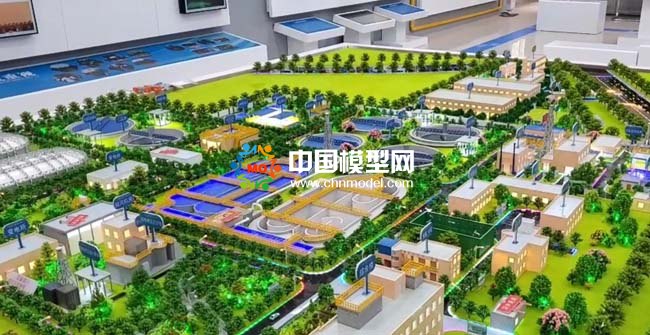

污水处理厂沙盘模型
细格栅间与旋流沉砂池合建，经细格栅进一步去除污水中的细小悬浮物后，出水流入沉砂，通过旋流沉砂搅拌器的转动，在沉砂池内产生旋流，比重较大的颗粒加速下沉，而比重较轻的有机物等随水一起进入后续处理工段。

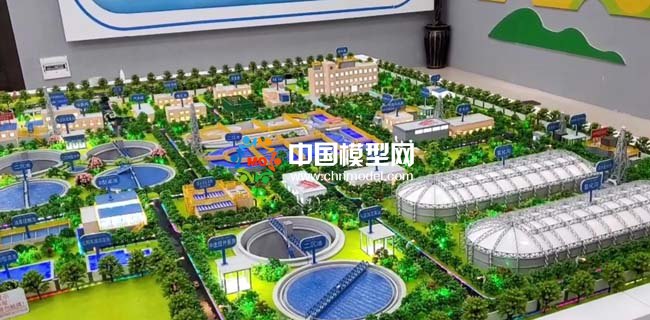

污水处理厂沙盘模型
经预处理后的出水进入生化处理段，为了保证出水均匀分配至后续处理工段，预处理出水首先进入氧化沟配水井。污水经氧化沟厌氧、缺氧、好氧的生化处理后，大部分降解的污染物以污泥的形式存在于污水中一起进入二沉池，利用污泥与水的比重的不同进行固液分离。上清液与混凝药剂充分混合进入高效沉淀池，进一步去除水中的COD、悬浮物以及总磷。高效沉淀池出水流入D型滤池，经过D型滤池过滤进一步降低污水中的悬浮物等，滤池出水再通过次氯酸钠消毒后达标排放。
