污水源热泵系统沙盘模型

2022年05月23日

污水源热泵系统是以污水作为低温热源,利用热泵技术回收或提取污水中的低温热能为建筑物供热供冷,其中污水包括市政管网中未处理的原生污水、污水处理厂已处理污水等。qrb中国模型网

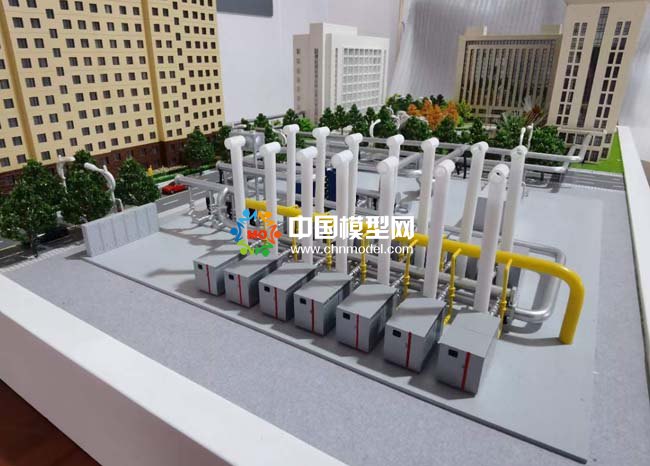

污水源热泵系统沙盘模型qrb中国模型网

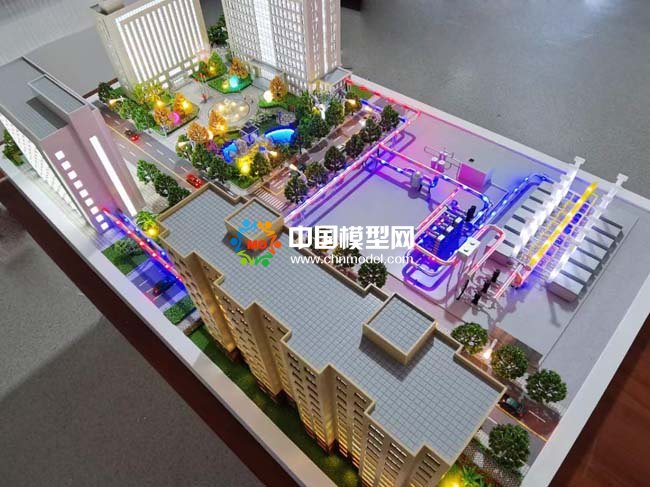

污水源热泵系统沙盘模型qrb中国模型网

为应对污水或地表水水质条件,目前的系统多采用间接式热泵系统。污水先将热量传递给清洁水(起中介导热作用,又称中介水),中介水再进入热泵机组进行冷热量转换。污水热泵供热制冷系 统宏观上由三个子循环系统构成,即污水循环、中介循环和末端循环,热泵机组的内部还有一个热泵工质(例如氟利昂)循环,即热泵机组的工作过程,宏观上不显现。系统的主要设备包括污水 泵、疏导式换热器、中介泵、热泵机组、末端泵。qrb中国模型网

污水源热泵系统沙盘模型qrb中国模型网

污水源热泵系统沙盘模型qrb中国模型网

首先,11℃左右的污水经过污水泵提升,在无堵塞高效换热技术条件下进入污水换热器进行换热,将一定温差范围内(5℃左右)的温差热量传递给清洁水,再以6℃左右排放至下游水源处,实现污水循环。qrb中国模型网

然后,9℃左右的清洁水经中介泵输送,在配置合理有效状态下进入热泵机组进行释热,将从污水那里获取的热量传递给热泵机组,再以4℃左右再次进入污水换热器进行吸热,形成封闭循环,即中介循环。qrb中国模型网

污水源热泵系统沙盘模型qrb中国模型网

污水源热泵系统沙盘模型qrb中国模型网

最后,45℃左右的末端系统水经末端泵输送,同样在配置合理有效状态下进入热泵机组进行换热,将热泵机组从低温那里转化来的高温热量吸收,再以50℃左右进入末端散热设备将热量释放给建筑空间,实现末端循环。qrb中国模型网

其中的技术关键是污水或地表水的高效换热循环,以及各子循环的有效匹配,实现系统的低能耗运行,达到真真节能环保的目的。qrb中国模型网
