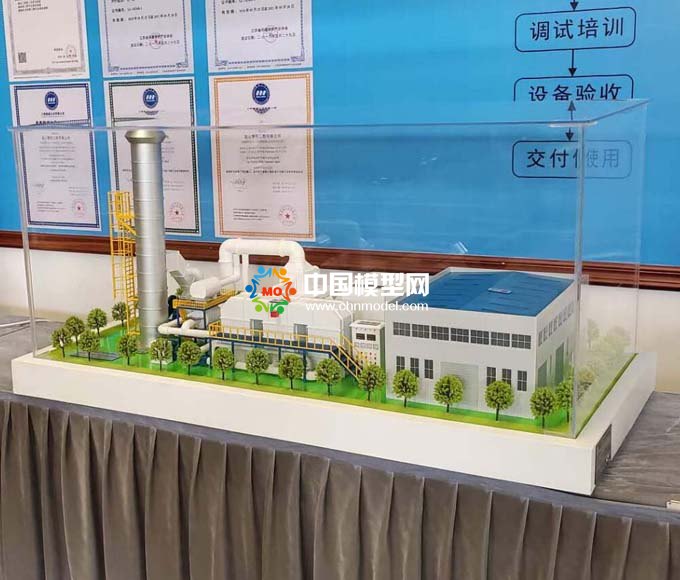

利国利民的工业废气处理沙盘模型

2021年09月26日

利国利民的工业废气处理沙盘模型sUX中国模型网

利国利民的工业废气处理沙盘模型sUX中国模型网

气体净化塔:属两相逆向流填料吸收塔。废气体从废气处理塔体下方进气口沿切向进入净化塔,在通风机的动力作用下,迅速充满进气段空间,然后均匀地通过均流段上升到第壹级填料吸收段。在填料的表面上,气相中酸性(或碱性)物质与液相中碱性(或酸性)物质发生化学反应,反应生成物质(多为可溶性酸(碱)类)随吸收液流入下部贮液槽。未完全吸收的酸性(或碱性)气体继续上升进入第壹级喷淋段。在喷淋段中吸收液从均布的喷嘴高速喷出,形成无数细小雾滴,与气体充分混合接触,继续发生化学反应,然后酸性(碱性)气体上升到二级填料段、喷淋段进行与第壹级类似的吸收过程。第貮级与第壹级喷嘴密度不同,喷液压力不同,吸收酸性(碱性)气体浓度范围也有所不同。在喷淋段及填料段两相接触的过程也是传热与传质的过程。通过控制空塔流速与滞留时间保证这一过程的充分与稳定。废气处理塔体的上部是除雾段,气体中所夹的吸收液雾滴在这里被清除下来,经过处理后的洁净空气从废气净化塔上端排气管排入大气。sUX中国模型网
