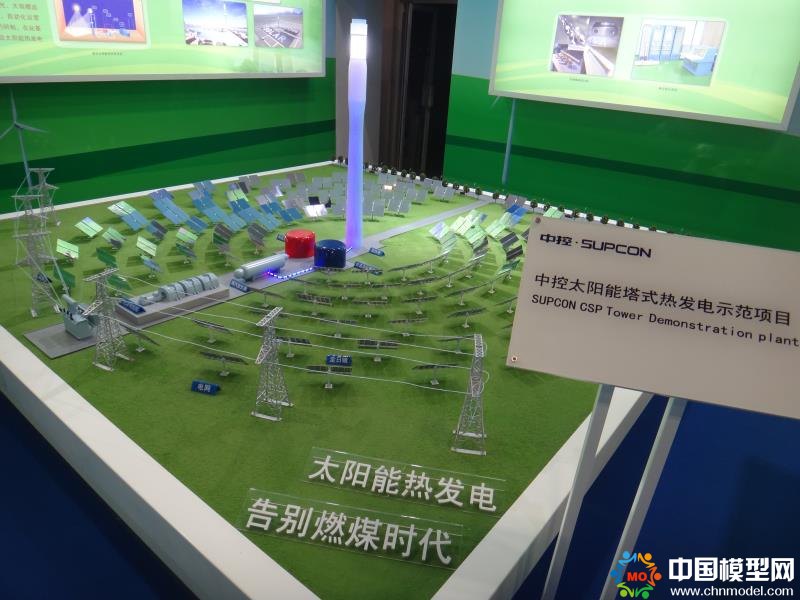

塔式太阳能热发电项目沙盘模型

2018年10月12日

z8O中国模型网
一、塔式太阳能热发电的基本原理z8O中国模型网

塔式太阳能热发电系统也称集中型太阳能热发电系统。它是在空旷的地面上建立一高大的中央吸收塔,塔顶上安装固定一个吸收器,塔的周围安装一定数量的定日镜,通过定日镜将太阳光聚集到塔顶的接收器的腔体内产生高温,再将通过吸收器的工质加热并产生高温蒸汽,推动汽轮机进行发电。即塔式太阳能热发电系统是利用众多的平面反射阵列,将太阳能辐射反射到置于高塔顶部的太阳接受器上,加热工质产生过热蒸汽,驱动汽轮机发电机组发电,从而将太阳能转换为电能。显然,阵列中的平面反射镜数目越多,则其聚光比越大,接收器的集热温度也就越高。z8O中国模型网

z8O中国模型网

塔式太阳能光热发电原理图z8O中国模型网

二、塔式太阳能热发电系统的系统组成z8O中国模型网

塔式太阳能热发电站概念设计原理系统如下图所示。整个系统由4各部分构成:聚光装置、集热装置、蓄热装置和汽轮机发电装置,主要包括定日镜阵列、高塔、吸热器、传热介质、换热器、蓄热系统、控制系统及汽轮机发电机组等。z8O中国模型网

塔式太阳能热发电系统中,吸热器位于高塔上,定日镜群以高塔为中心,呈圆周分布,将太阳光聚焦到吸热器上,集中加热吸热器中的传热介质,介质温度上升,存入高温蓄热罐,然后用泵送入蒸汽发生器加热水产生蒸汽,利用蒸汽驱动汽轮机机组发电。汽轮机乏汽经冷凝器冷凝后送入蒸汽发生器循环使用。在蒸汽发生器中放出热量的传热介质重新回到低温蓄热罐中,再送回吸热器加热。z8O中国模型网

z8O中国模型网

1.定日镜z8O中国模型网

定日镜主要由平面反射镜与跟踪机构组成。反射镜可由玻璃制造,背面镀银并涂保护层,也可用反光铝板制造,反射镜安装在反光镜托架上。下面是来自网上的定日镜照片。z8O中国模型网

大型定日镜面积达百平方米以上,由多块平面镜拼成,对于超大定日镜上的多块镜面可略摆成抛物面状,便于集中太阳光。z8O中国模型网

定日镜的面积相比定日场是很小的,而且距接收器又远,要把阳光准确反射到接收器必须准确的跟踪定位,定日镜一般采用双轴跟踪结构,控制方法用传感器跟踪与视日跟踪法并用。每个定日镜都有独立的跟踪系统,勿需集中控制。z8O中国模型网

z8O中国模型网

定日镜z8O中国模型网

2.中心接收塔z8O中国模型网

中心接收塔也称动力塔,是塔式太阳能热发电站的集热装置。它由太阳辐射接收器和高塔两部分组成。接收器安装在高塔顶上,工质输送管道等布置在空心塔体内。z8O中国模型网

z8O中国模型网

3.蓄热装置z8O中国模型网

塔式太阳能热发电站的蓄热装置,通常是两个不承压的开式贮热槽:一个是冷盐槽,一个是热盐槽,以混合盐做贮热介质。冷盐槽中的冷盐,通过泵送往塔顶的接收器,经太阳能加热至高温,贮于热盐槽中。运行时,热盐通过蒸汽发生器加热水变成过热汽,驱动汽轮机发电机组,然后再返回冷盐槽。通常混合盐的运行工况接近常压,因此接收器不承压,允许采用薄壁钢管制造,从而可以提高传热管的热流密度,减少接收器的外形尺寸,以至降低接收器的辐射和对流热损失,是接收器具有较高的吸收效率。z8O中国模型网

z8O中国模型网

我国石油和天然气资源比较贫乏,是一个以煤炭为主要能源资源的国家,煤炭占据能源消费结构2/3以上的比例。煤的大量使用,给环境带来诸多负面影响,如燃煤排放CO2带来的温室效应以及地面下沉、水体污染等等。满足持续快速增长的能源需求和能源的清洁高效利用,中国对以煤炭为主体的能源结构进行改革势在必行,否则,来自国际社会的压力将会愈来愈大。开发利用可再生能源是建立可持续发展能源系统最主要的政策措施,也是我国长期的能源发展战略。z8O中国模型网
