最新建筑沙盘模型全套流程及工艺解析大全

2021年06月02日

最新建筑沙盘模型全套流程及工艺解析大全aOJ中国模型网

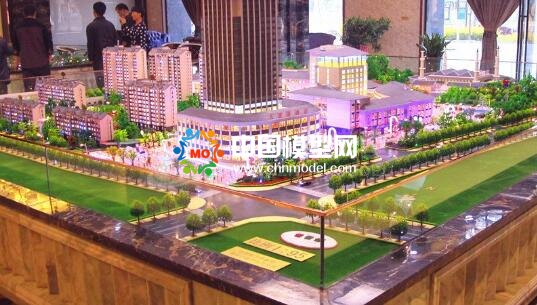

建筑沙盘模型在房地产展销会上出现的楼群与室内户型结构的沙盘。将很大的物件缩小到一张桌子大小,使我们可以微观地观察宏观的物体,这些沙盘或者叫作模型的,是一种技术与工艺结合较高美术作品。沙盘应用到很多个领域,如军队、房地产及城建都是可以使用到的。模型公司http://www.chnmodel.com简要地介绍一下其制作工艺及流程。aOJ中国模型网

制作设备与材料aOJ中国模型网

设备:电脑、雕刻机、工作台、油漆喷枪、发泡机等。aOJ中国模型网

原材料:多种厚度的有机玻璃板、多种厚度的PVC板、普通海绵、大孔海绵、背胶纸、各色绒线末、粗鱼线、铜丝漆包线、涂料、各色油漆、绒面墙纸、三氯甲烷、干花、发胶、小彩灯等。aOJ中国模型网

工具有:美工刀、锯条刀、木工工具、电工工具等。aOJ中国模型网

沙盘台子aOJ中国模型网

首先,要将需交付持房地产平面布置图和施工图纸研究透,根据平面布置图及沙盘的比例来制作沙盘的台子。台子一般做成台球桌状,如果是大型的沙盘,要做成几个小台子拼到一起。aOJ中国模型网

PVC板喷漆aOJ中国模型网

喷漆部根据楼房图纸的设色调出相应颜色的油漆,喷在相应的PVC板上,再进行雕刻。aOJ中国模型网

雕刻楼房部件aOJ中国模型网

根据施工图按比例设计出楼房的结构,并在电脑上分解成不同的板块,按施工的要求设计出墙面的花纹、房顶的瓦棱、窗子等,然后发送到雕刻机在PVC板上雕刻出楼房的板块。aOJ中国模型网

组合楼房aOJ中国模型网

根据设计好的楼房板块,根据说明和粘合方式,用三氯甲烷将PVC板块粘合成楼房的大致形状。窗子的形状是直接雕刻在PVC板上的,用薄而透明的有机玻璃板粘在内部窗子的位置作为窗子的玻璃。aOJ中国模型网

置景aOJ中国模型网

根据组装部所作的台子和平面布置图,在台子上划分出平面布局,用绿色绒面墙纸作为草地粘在绿化区,大孔海绵浸上绿色油漆晾干,裁成长条作为绿化带粘在小灌木区。如果布局中有水和湖泊,可以用波纹面的有机玻璃板,背面喷湖蓝色漆,裁成河流或湖泊的形状放在相应的位置。若是有高地,可将有机玻璃板或PVC板层层堆积并修整成形,再抹上涂料填充缝隙晾干后覆上草地。用灰色的背胶纸粘成公路,用白色背胶纸刻成公路线标粘在上面。aOJ中国模型网

制作配件aOJ中国模型网

先把铜丝电线剥皮,将铜丝拧成树干的形状喷上漆。普通海绵浸漆晾干后粉碎。将树干的枝丫浸胶粘上碎海绵做成树。不同颜色的树喷不同颜色的漆。柳树可用0.2mm的漆包线拧成树干与树枝然后在树枝上粘上绿色绒线末。松树是将粗鱼线剪成细段,用夹子夹住再将两根0.5mm的漆包线夹住绞动,松开夹子就成了松树的形状修剪一下粘上绿色绒线末即可。其它的花草可以用干花剪下来染色来制作。泡沫塑料可以用刀片雕刻成假山石的形状并喷上漆。aOJ中国模型网

整体组合aOJ中国模型网

置景时将制作部送来的花草树木及楼房按布置粘在相应的地方。组装时根据每栋楼房所在的位置,打孔并装上小彩灯,使楼房模型内部能发光,如同开灯的效果,并接好线路。雕刻出楼房与路的标识、文字做成小标牌粘在相应的位置上。aOJ中国模型网

制作工作底图aOJ中国模型网

1用1∶1万地形图,把最新资料绘制于上;aOJ中国模型网

2重新换算绘制等高距,按建筑沙盘模型所要求的规格尺寸绘制等高距;aOJ中国模型网

3工作底图与建筑沙盘模型之比为1∶1;aOJ中国模型网

制作底盘aOJ中国模型网

1选用木工板等材料制作底盘;aOJ中国模型网

2底盘高度60-70公分,宽度比建筑沙盘模型有效面积宽10-25公分;aOJ中国模型网

沙盘成型aOJ中国模型网

1用中密度白色发泡沫,厚度为1公分,依地形图最低等高距至最高等高距次序切割;aOJ中国模型网

2切割好的各层泡沫板依次用泡沫胶粘贴;aOJ中国模型网

3使用手提微型切割机配合电烙铁修饰山头;aOJ中国模型网

4用加热切割方法将河流、山塘水库挖出;aOJ中国模型网

安装光电部分aOJ中国模型网

1用防水型灯串联,每串36个灯泡;aOJ中国模型网

2防水型灯安装于河流、山塘水库之下,上面覆盖绿色有机板;aOJ中国模型网

3防水型灯安装于各行政单位的位置上,灯泡出露地面0.5公分,灯泡上面安装空心的房屋小模型;aOJ中国模型网

4防水型灯安装于行政区域界线,出露地面0.5公分,用绿色隐盖,每个灯泡之间距离5公分;aOJ中国模型网

5各组灯串联接在灯光控制器上;aOJ中国模型网

6外接电源为照明电源,照明电源与总开关之间安装电压稳定器;aOJ中国模型网

7在每组灯与总开关之间安装图例控制按钮;aOJ中国模型网

修铆部分(推荐阅读:杭州景文沙盘模型公司http://www.jwmoxing.com)aOJ中国模型网

1用瓷粉配合胶水调制成面料覆盖在泡沫成型后的山峰河流上,在25度以下的坡地部分用小刀开出梯田,在小溪部分用三角刀开出小水沟并用注射器注射兰色油漆形成小溪;aOJ中国模型网

2将用有机板及软木等材料制成的楼亭、桥梁民舍等小模型安装aOJ中国模型网

以上是房地产楼群沙盘制作流程。这些步骤可以分开进行,也可以颠倒工作顺序,或是几个步骤同步进行,每一个模型工作室的工作流程都不太相同。aOJ中国模型网
